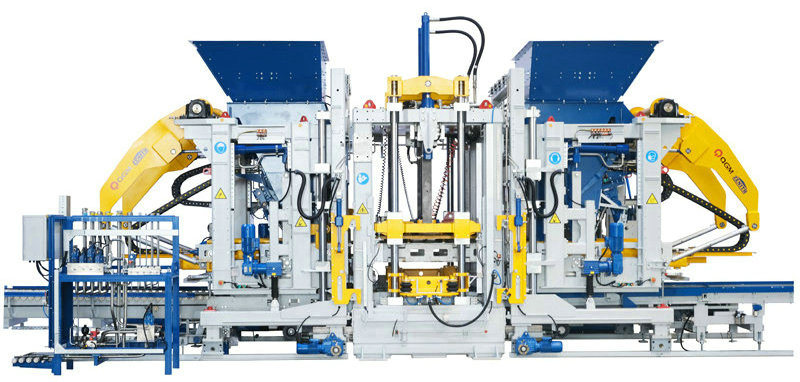

ZN2000C Miihini Poraka Raima

Ko te ZN2000C Miihini Poraka Poraka he tauira i whakawhanakehia e ia ake. Ko te ahuatanga o te matauranga me te mahi aunoa, ka tino whakamahi i nga hangarau hangarau teitei penei i te whakarorohiko me te punaha korero, e whakamahia nuitia ana i roto i te hanga i nga taone hou me nga taone hautai.

Āhuatanga:

Tepu wiri takirua, e waru nga motuka servo (he kowhiringa) taputapu runga

Huihuinga modular kia ngawari ake te tiaki He maha ake nga momo pereki kanorau i mahia

He kaha ake te kaha, he nui ake te hua

Rahi Pallet 1400x1400/1300mm

Te horahanga hanga 1320x1350/1250mm

Hua teitei 40-500mm

Te maha o nga poraka Pereki tuwhera: 18 poraka/maaka (390x190x190mm)

Pereki paerewa: 105 poraka/poka (240x115x53mm)

Pereki huarahi: 66 poraka/poka (200x100x60mm)

Rahi taputapu Approx. 10,000

Approx. 4,700

Approx. 3,400

Pūnaha wiri Te kaha whakaihiihi teitei o te ripanga wiri: 200/kN

Te kaha whakaongaonga o te upoko perehi: 40/kN

Tawhā hiko Te mana katoa (tohutoro): 231/kW

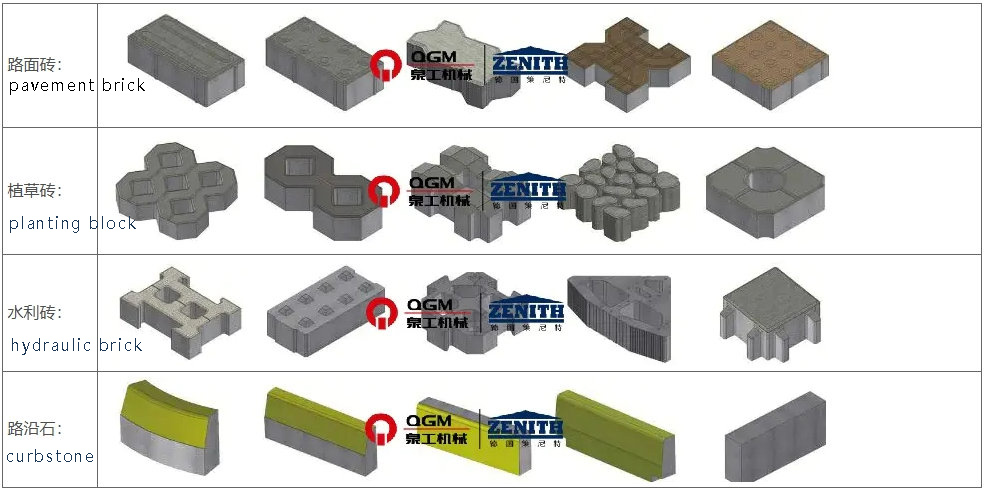

Te hoahoa hoahoa o nga tauira pereki i mahia e nga taputapu

Nga Painga Hangarau

1. Ko te hoahoa anga kounga teitei o te putanga Tiamana

Ko te anga matua matua e tango ana i te hanganga anga paiherea kaha teitei i hangaia e te hangarau patented a Zenit, he mea paiherea e te maitai o te waahanga motuhake kua whakaritea, me te hoahoa whaitake, tae noa ki te whakapiri ataahua, me te anga katoa ka pa ki te maimoatanga wiri tawhito hei whakarite i te kounga teitei me te pumau o te anga. Ko te mahinga hoahoa hanganga matatau ka taea te whakawhänui i te anga matua, a ka taea te whakauru i te mahi whakatuwhera me te kati i te taha, te tangohanga matua (poari), te mahi whakauru papa polystyrene, me etahi atu.

2.Aunoa pūnaha huringa pokepokea ai tere

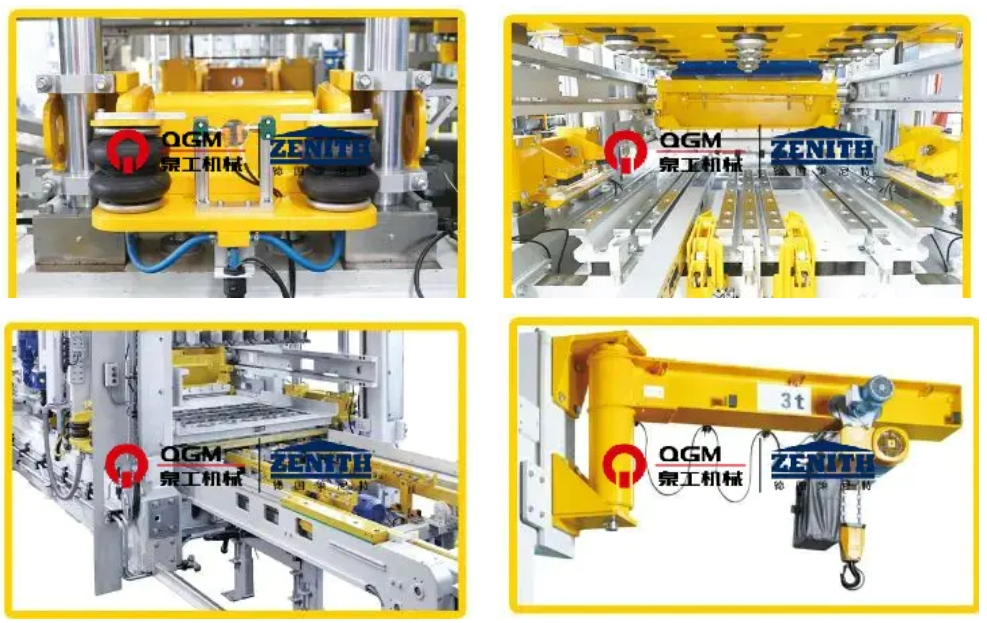

A, no te whakawhiti i te pokepokea ai ki te tūranga ope, tona pūnaha hiki ite huringa pokepokea ai aunoa i runga i te pūrere huringa pokepokea ai tere. Ko nga papa o runga me o raro ka kapi aunoa i te pneumatically, he haumaru, he pai, he ngawari ki te whakahaere me te watea ki te pupuri. Kei roto ko:

Pneumatic mold clamping device: Ko te nuinga kei roto i te awhi pokepokea me nga rakau awhi pneumatic i nga taha e rua, e awhina ana ki te awhi me te whakatika i nga miihini me te whakaheke i te wa e kawe ana te miihini ope i mua i te wiri me te wiri matua, kia pai ai te painga o te wiri me te roa o te oranga o te mahi.

Pneumatic indenter raka taputapu: te indenter kua whakaritea e te taputapu clamping ki te airbag, e taea te whakakapi i te indenter, te whakapoto i te wa o te whakakapi pokepokea me te tāutanga, me te whakarite i te ū tika o te anga pokepokea raro me te indenter runga.

Pūrere Whakauru Moutere Hiko: Ka whakamahia te taputapu whakakikorua ki te whakauru i nga miihini ki roto i te miihini matua me te whangai me te tango i nga miihini mai i te miihini ma te whakamahi i te awhi hiko hiko, ka taea te whakamahi ki te nuinga o nga miihini i roto i te maakete, ka taea te whakamahi i nga awhi miihini motuhake mo nga miihini motuhake.

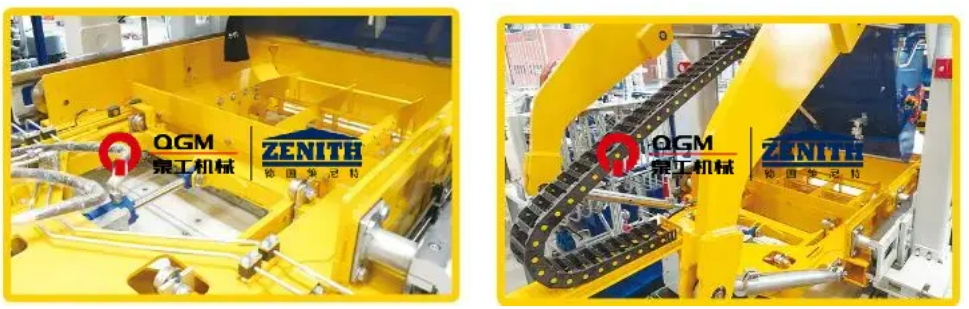

Pūrere Huri Mold: Kua whakauruhia ki runga i te anga o te miihini matua, ka whakamahia mo te hiki me te utaina i nga miihini ka huri i nga miihini, kua whakauruhia ki te hikoi mekameka hiko me te taputapu hiko hiko.

3. Nga punaha hanga

4. Pūnaha wiri servo "Ultra-dynamic":

Ko te hangarau wiri servo "Ultra-dynamic" he momo tino pai, he punaha wiri-whaiaro i hangaia mo nga miihini pereki; ka taea e te motuka servo te whakautu tere i roto i te wa poto poto, te mohio ki te mahi wiri teitei, te whakaiti i te nui o te ciment e whakamahia ana me te whakapoto i te huringa whakaputa, te whakaputa i nga hua raima teitei; ka taea e te punaha wiri te urutau ki nga hiahia o nga hua raima rereke. Ka taea e te motuka servo te whakautu tere i roto i te wa poto poto ki te mohio ki te mahi wiri teitei, ka taea te whakaiti i te nui o te ciment, te whakapoto i te huringa whakaputa, me te whakaputa i nga hua raima tino pai; ka taea te hangai te punaha wiri ki nga hiahia whakaputa o nga momo raima rereke.

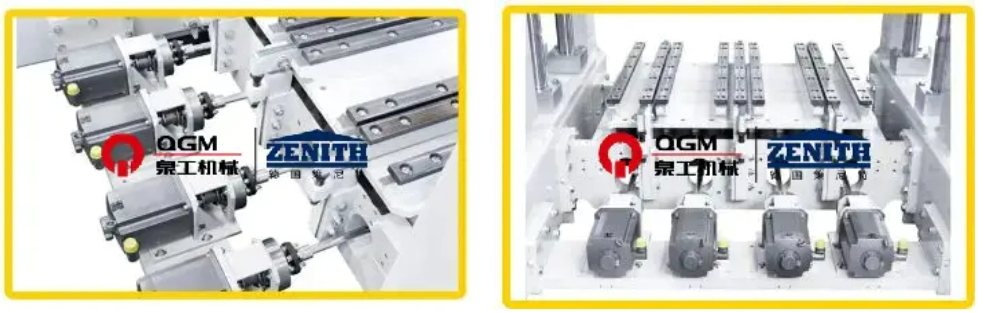

8 wae wiri me te toenga miihini kua whakaritea takitahi e 8 puku servo;

8 nga motika servo, ka eke takitahi ki runga i nga kurupae wehe wiri o waho o nga tautoko motuka;

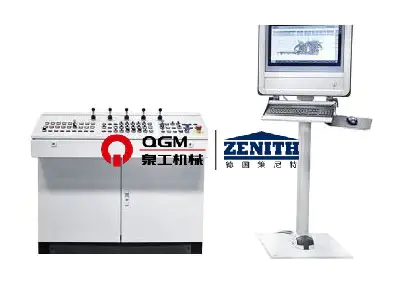

5. Pūnaha whakahaere servo tika

Na roto i te urupare tohu, te whakahaere i te waahanga me te tere o te wiri, te whakahaere nekehanga tukutahi, te tatari tere-tere, ka taea te whakaoti i roto i te wa poto o te wiri me te whakakore i te wiri, hei awhina i te whakapoto i te huringa hangai, me te pai ake o te painga. Na roto i te tūnga me te tere rua kati-koropiko, te whakahaere i te kaha excitation anake mahi i roto i te ahunga poutū, whakanui i te kaha excitation whai hua, me te i te wa ano karo i te tūkino ope excitation whakapae ki te mīhini, whakaroa i te ora ratonga o te taputapu, a ka taea ki te hanga rerekē tautuhinga mō ngā whakaritenga hua rerekē, me te whakaputa hua-kounga tiketike.

Ko te upoko perehi, te anga pokepokea, te motika huitahi me te motika papanga e whakahaerea ana e te paera ahu whakamua me nga urupare poroporoaki, he tere te wa whakautu; ka tangohia te aratau kati-koropiko o te whakanekehanga pūoko / encoder-PLC-proportional directional valve-cylinder, e tika ake ai te mana whakahaere, me te tere o te mahi o te cylinder me te pumau; te teihana waipēhi tango papu piston rerekē, e kore e whakaputa i te hinu pēhanga me te wetewete i te papu ina tae te pūnaha waipēhi te pēhanga i whakaritea ki te whakaiti i te kohi pūngao; te teihana waipēhi tango accumulator tuku hinu pŭpŭ tauturu, e whakaiti pau pūngao; me te teihana waipēhi ka tango i te kohinga hinu awhina awhina, e whakaiti ana i te whakapau kaha me te whakaiti i te kohi hiko. Ko te teihana hydraulic te tango i te kohinga hinu awhina awhina, ka taea te whakamahi mo te maha o nga mahi i te wa kotahi, a ka pumau te pehanga o te punaha hydraulic; te pūnaha waipēhi he pūoko pēhanga, e taea te whakaatu i runga i te paewhiri mahi mo te mātakitaki ngāwari; te pūnaha waipēhi he pūoko pāmahana, mātao me whakamahana, e taea pai te whakahaere i te pāmahana hinu, kia pai te mahi o te hinu waipēhi.

6. Pūnaha Hydraulic
